Hướng dẫn lắp đặt và cài đặt Aptomat chống giật

Tổng quát

Mã sản phẩm: LM-SMCB

Aptomat chống giật thông minh là sản phẩm LUMI cho ra mắt với nhiều tính năng ưu việt:

- Kết nối không dây: Zigbee

- Cho phép kiểm soát đóng ngắt từ xa.

- Được trang bị các tính năng an toàn mới: Bảo vệ quá điện áp, quá tải, ngắn mạch, điện áp thấp, quá nhiệt, rò rỉ điện áp.

- Aptomat thông minh với khả năng thống kê điện năng tiêu thụ và kiểm soát các thông số của nguồn điện.

- Bảo vệ an toàn trước những sự cố về điện.

-Gửi thông báo về cho chủ nhà ngay khi có sự cố điện xảy ra.

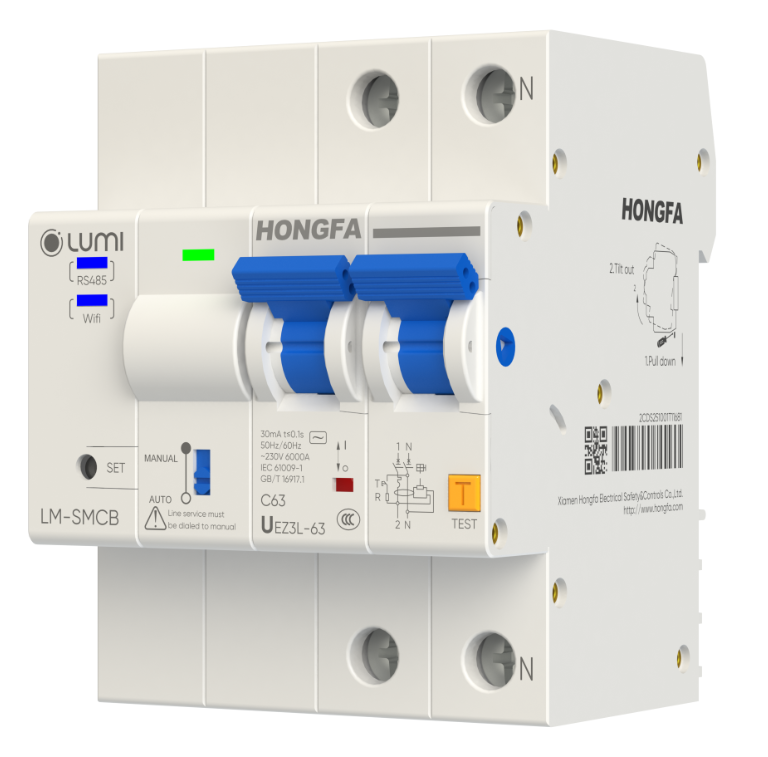

Hình ảnh sản phẩm

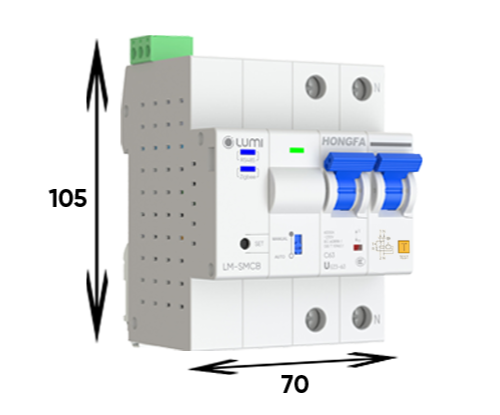

Thông số kỹ thuật

Lắp đặt thiết bị

Trước khi lắp đặt ta cần phải khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi và chính xác.

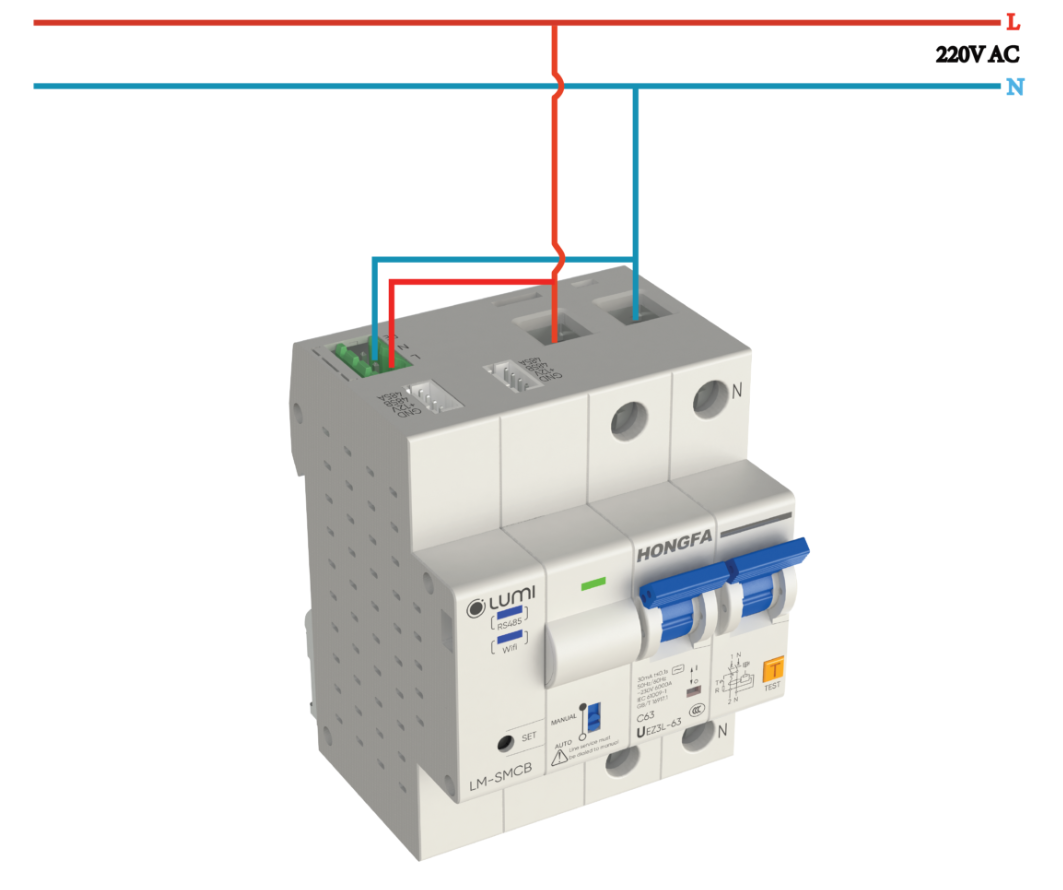

Đấu nối dây cho module SMCB

Chân L: đấu dây lửa của nguồn điện.
Chân N: đấu dây dây trung tính thiết bị.

Đấu đúng theo chân connecter được kí hiệu trên sản phẩm.

Cấp nguồn cho Aptomat chống giật

Chế độ hoạt động

Aptomat chống giật có 2 chế độ hoạt động “Manual” hoặc “Auto”.

Chế độ Manual : Chỉ có thể bật/tắt SMCB bằng tay và không thể điều khiển từ App Lumi Life+.

Chế độ Auto : Cho phép bật tắt MSCB bằng tay và điều khiển qua App Lumi Life+.

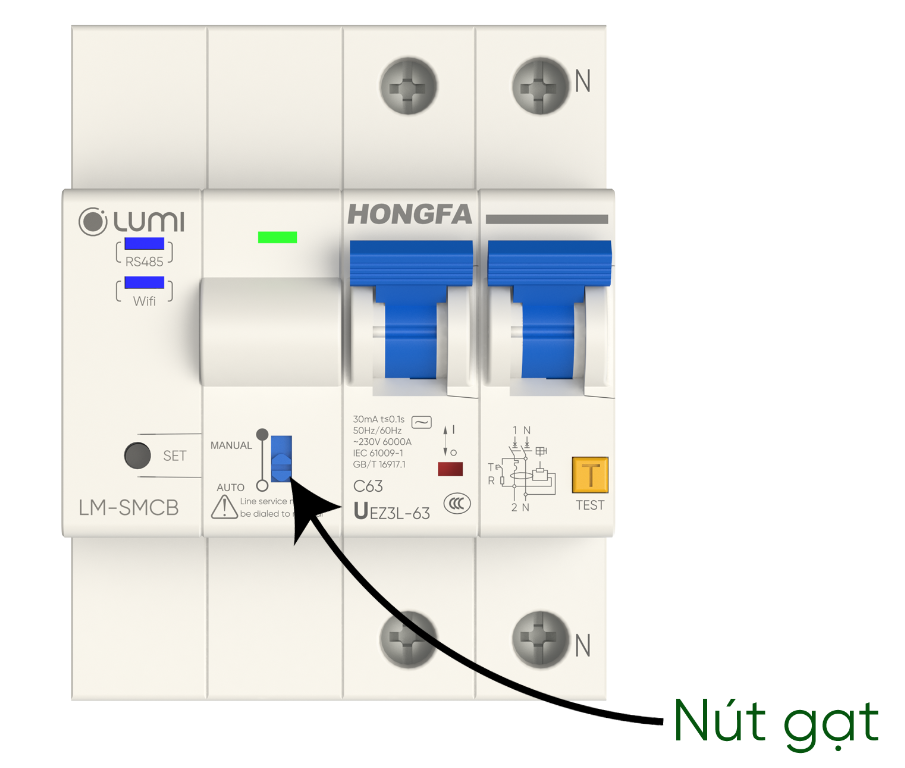

Lưu ý: Chỉ cài đặt chế độ hoạt động bằng nút công tắc gạt trên mặt Aptomat chống giật.

Bật/tắt SMCB

Điều khiển bật/tắt:

- Điều khiển bật tắt CB bằng tay bằng cách gạt cần điều khiển giống Aptomat thông thường hoặc qua App Lumi Life+

Đèn led xanh : Trạng thái bật.
Đèn led đỏ : Trạng thái tắt.

Cài đặt điều khiển trên ứng dụng Lumi Life+

Mở mạng cho thiết bị

Thao tác mở mạng Zigbee cho thiết bị, ta tiến hành : Nhấn 5 lần nút Config trên thiết bị

Mở mạng thành công, Đèn Led Zigbee trên CB sẽ nháy hồng 3 lần . Báo hiệu reset thành công.

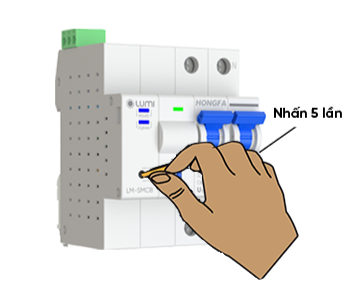

Thao tác mở mạng zigbee

Cho thiết bị gia nhập mạng trên APP

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.

Khi thiết bị gia mạng thành công → Đèn Led Zigbee trên SMCB sẽ nháy hồng 3 lần và chuyển sáng xanh.

Trường hợp SMCB không thể gia nhập mạng, người dùng thực hiện mở mạng thiết bị để quay về chế độ gia nhập mạng.

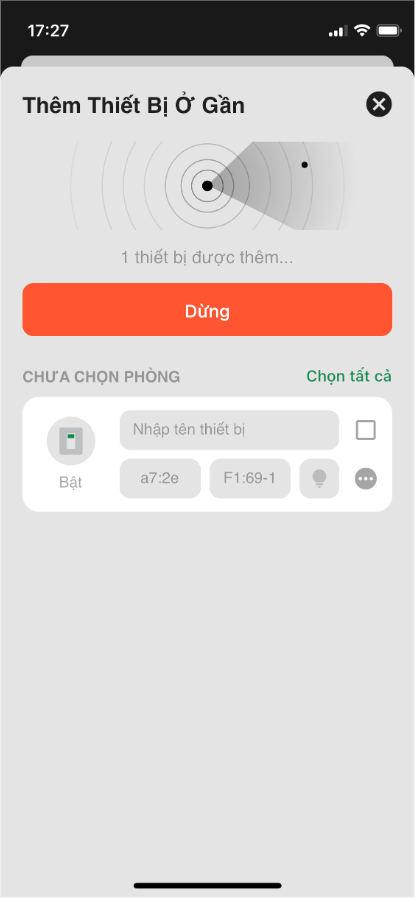

Thiết bị gia nhập mạng thành công

Các chế độ bảo vệ an toàn

Chú ý :

- Sản phẩm Aptomat chống giật không có tính năng bảo vệ chống sét đánh lan truyền.

Bảo vệ ngắn mạch : Khi có hiện tượng ngắn mạch (chập tải đầu ra) thiết bị SMCB tự động ngắt bảo vệ.

(Không có thông báo gửi về App)

+ Thiết bị sẽ không khôi phục trạng thái SMCB sau khi xảy ra sự cố ngắn mạch, phải khôi phục bằng tay.

Bảo vệ chống giật( rò điện) : Khi có hiện tượng rò điện thiết bị Aptomat tự động ngắt bảo vệ.

- Ngưỡng mặc định là 30mA

(Không có thông báo gửi về App)

+ Thiết bị sẽ không khôi phục trạng thái SMCB sau khi xảy ra sự cố rò điện, phải khôi phục bằng tay.

Bảo vệ quá tải : Đảm bảo hệ thống không vượt quá công suất quy định:

+ Chế độ bảo vệ: 0 – Disbale, 1 – Alarm, 2 - Trip, 3 – Alarm + Trip (Alarm : Cảnh báo App, Trip : Ngắt mạch)

+ Ngưỡng cảnh báo: 90 – 125% mặc định 113%

+ Ngưỡng ngắt mạch: 110 – 140% mặc định 125%

+ Thời gian ngắt mạch: 6 – 60s mặc định 30s

+ Thiết bị có chức năng khôi phục trạng thái SMCB do quá tải sau khi các thông số này trở lại bình thường.

Bảo vệ quá điện áp : Bảo vệ hệ thống đảm bảo điện áp đầu vào không vượt quá ngưỡng quy định.

+ Chế độ bảo vệ: 0 – Disbale, 1 – Alarm, 2 - Trip, 3 – Alarm + Trip (Alarm : Cảnh báo App, Trip : Ngắt mạch)

+ Ngưỡng cảnh báo: 230 – 270V mặc định 260V

+ Ngưỡng ngắt mạch: 260 – 290V mặc định 270V

+ Thời gian ngắt mạch: 3 – 15s mặc định 6s

+ Thiết bị có chức năng khôi phục trạng thái SMCB do quá điện áp sau khi các thông số này trở lại bình thường.

Bảo vệ điện áp thấp : Bảo vệ hệ thống đảm bảo điện áp đầu vào không dưới ngưỡng quy định.

+ Chế độ bảo vệ: 0 – Disbale, 1 – Alarm, 2 - Trip, 3 – Alarm + Trip (Alarm : Cảnh báo App, Trip : Ngắt mạch)

+ Ngưỡng cảnh báo: 30 – 230V mặc định 180V

+ Ngưỡng ngắt mạch: 30 – 180V mặc định 165V

+ Thời gian ngắt mạch: 0.6 – 6s mặc định 3s

+ Thiết bị có chức năng khôi phục trạng thái SMCB do điện áp thấp sau khi các thông số này trở lại bình thường.

Bảo vệ quá nhiệt : Khi nhiệt độ môi trường lắp đặt SMCB không vượt qua ngưỡng quy định.

+ Chế độ bảo vệ: 0 – Disbale, 1 – Alarm, 2 - Trip, 3 – Alarm + Trip (Alarm : Cảnh báo App, Trip : Ngắt mạch)

+ Ngưỡng cảnh báo: 30 – 100℃ mặc định 75℃

+ Ngưỡng ngắt mạch: 30 – 100 ℃ mặc định 80℃

+ Thời gian ngắt mạch: 6 – 60s mặc định 30s

+ Thiết bị có chức năng khôi phục trạng thái MCB do quá nhiệt sau khi các thông số này trở lại bình thường.

Reset thiết bị

Để reset thiết bị về thiết lập mặc định ban đầu ta tiến hành : Nhấn 10 lần nút Config trên thiết bị.

Reset thành công, Đèn Led sẽ nháy hồng 5 lần. Báo hiệu reset thành công.

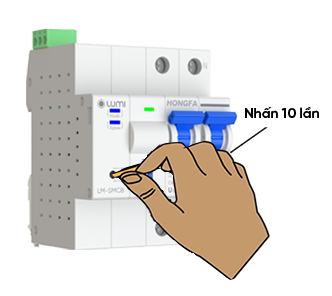

Thao tác Reset thiết bị

Khóa an toàn

Khóa an toàn: Sử dụng cho kỹ thuật trong quá trình sửa chữa. Khi này SMCB sẽ ngắt và không thể bật lại bằng tay hay App nếu chưa tắt tính năng Khóa an toàn.

Thao tác : Nhấn nút Config 7 lần để bật/tắt chế độ bảo vệ hoặc bật trên App Lumi Life+.

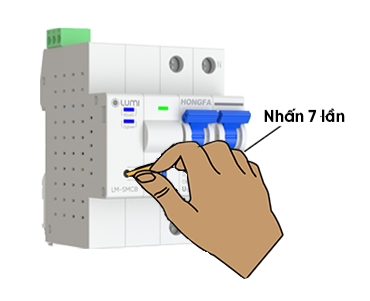

Bật/tắt tính năng an toàn trên SMCB

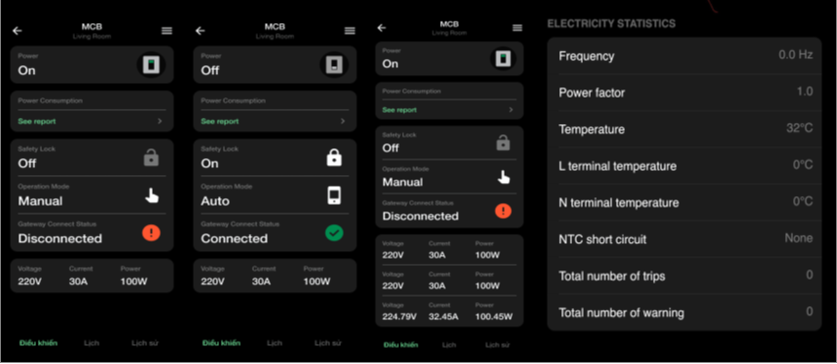

Đo đạc các thông số điện

- Đo và hiển thị thông tin điện áp, dòng điện, công suất hiệu dụng.

- Đo đạc và hiển thị giá trị điện áp 1 pha, 3 pha.

- Hiển thị 1 số thông tin khác: tần số, hệ số công suất, số lần bật/tắt, số lần bảo về, nhiệt độ.

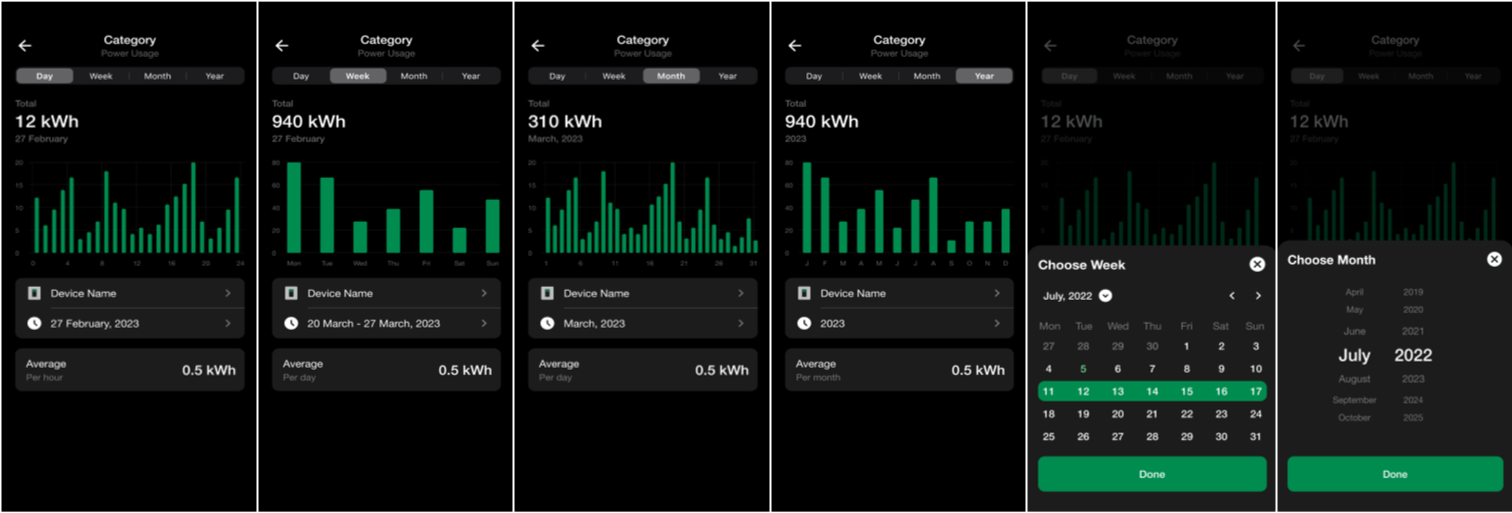

Thống kê điện năng tiêu thụ

- Thống kê điện năng tiêu thụ: theo theo ngày, tuần, tháng và năm.

- Có thông tin hiển thị tổng, trung bình và xem được theo từng thời điểm.
